  • 矿山手机信号覆盖
    新闻分类:成功案例   作者:山区工程师    发布于:2022-04-074    文字:【】【】【

    山区、矿场、林场、水库

    户外4G 5G手机通信覆盖系统方案

    一、项目简介

    一、山区偏远,信号弱,怎么办?

    由于地处偏远,一般只有基站的低频信号(移动联通电信800MHZ-900MHZ)才能到达,所以,在山区出于客观原因,搞好通话问题已经是很满足了,当然,能解决4G上网问题就更好!但是不是每个场景都可以同步解决,遵循科学原理,争取做到最优。

    在山区,手机信号不好是由于山体遮挡,部分位置有手机信号,我们可以作为信号引入点,一般要求手机显示能满格,本方案安装后能使手机信号增强,改善通话网络环境,方便与外界沟通。



    矿区的片区信号加强示意图

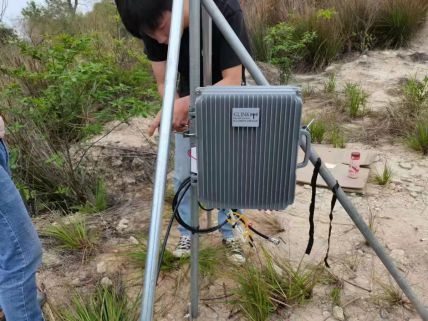

    信号采集点的选定:

    在生产区域的周边选取信号接入点,该接入点满足2个条件:

    1.能直接望到基站;2.位于覆盖区域的前端。

    用专业的软件可以分析基站的FREQ频段、RSRP强度和信号质量SINR;

    该截图发给技术确认(技术微信号13763358557),信号质量可行情况下,敷设光纤,到信号弱、而且与采集点有一定隔离度的地方(室内,或者是空旷200米)

    重发站(发射点)的选定

    该选址要求有电源,当然,可以用光电复合缆来代替光缆。这样光电一步到位!

    发射点要与采集点有一定的隔离度(户外的话,主要是距离)或者有建筑、小山包的遮挡,这样由自然形成的隔离带更好。基于”发出的信号不让接收点收到”的原则,可以根据经验评估隔离度。

    一般为:空旷地区和工地板房地区





    楼顶的信号覆盖天线

    通电后,系统工作后,之前的信号盲区,变成了信号满格的地方。根据接入点的信号强度,发射端最大可以辐射2000米距离;

    可为开发中的工区提供施工时的应急通信,方便联系外界,提高工作效率;也可为日后旅游做下基础,方便游客、工作人员与外界联系。

    系统主要指标:上行信噪比

    手机信号直放站也属于放大器的类别,会放大信号,也会放大噪音。在长距离信号覆盖的项目,把握好一个原则很重要:那就是“中继不要超过3级!”

    技术依据:基站的白噪声为-120dBm,为了保证接收机的灵敏度,需要设置上行增益,使上行链路的总输入噪声小于-120dBm。

    本方案的主设备为光纤直放站系统,低噪小,信号质量好。首选型号为SRF-L1800;由于三大运营商的基站都会有1800MHz的频率,我们可以做一个通用频率满足三家的设备。这样经济实惠。当然,特殊情况下,还是要分频率,分开做。

    矿山生产区的信号覆盖

    光纤直放站(前置机+重发机系统)




    产品图片




    通信基站前置机            重发机





    主要材料清单:



    设备A(大型)方案

    厂家/品牌

    型号

    参数说明

    数量

    地面信号采集前置机

    冠联立通

    SRF-L1800-33N

    三网4G采集前置机

    1

    地下信号重发机

    冠联立通

    SRF-L1800-43F

    三网4G重发主机

    1

    定向地面采集器

    京信(中国)

    IWH-090V08NNⅢ

    频段800-2700

    1

    户外定向发射器

    GLINK

    SRF-ANT-V75

    频段800-2700

    1

    高频线缆

    金信诺

    RG-8U

    射频信号传输线

    30

    馈线接头

    亨鑫

    MN"1/2L

    电缆连接器

    5






    成功案例:

    手机信号覆盖工程项目成功案例

    客户名称

    地址

    项目

    内容

    花都芙蓉十四窝

    广东省广州市花都区芙蓉旅游区

    山区水库覆盖

    移动4G

    池州长九矿山(神山)

    池州神山矿区

    工区信号加强

    三网4G

    泮塘地下电力隧道(南方电网)

    荔湾湖公园湖底下

    500米隧道

    移动+联通

    深圳秀丽地下隧道

    (南方电网)

    深圳南山区

    2.5公里(隧道)

    移动+联通
