    800/900/1800/2100 兆集群 10W 光纤直放站指标书

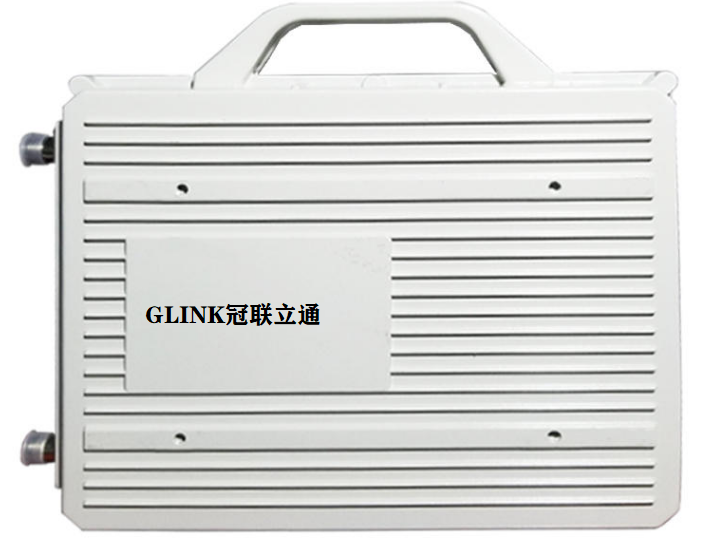

    一、HC-G23-RS-5087R 外观


    ALC/AGC 电脑板二、技术参数:

    项目 近端机 远端机

    工作波长 发:1550/收:1310mm 发:1310/收:1550mm

    工作频率 上行 806-824MHZ

    下行 851-869MHZ

    输入功率范围 下行 +20---0dBm +20---0dBm

    最大增益 上行 +20----20dBm 可调 ≥40dB±2dB(10W)

    下行 0dBm ≥40dB±2dB(10W)

    最大输出功率 上行 -10~10dBm ≤20dBm

    下行 ≤-10dBm ≥43dBm(20W),37 dBm(5W)

    接入数量 ≥4 台/近端

    增益调节范围 ≥25dB

    增益调整步长 连续

    带内波动 ≤2dB/3.84MHZ(峰峰值)

    频率误差 ≤±0.01ppm(步进值为 200K)

    噪声系数 ≤6dB

    输入输出驻波比(VSWR) ≤1.5

    时延 ≤5µs

    自动电平控制(ALC) 当输入信号电平提高≤10dB 时,输出功率应保持在最大输出功

    率的 2dB 之内,当输入信号电平超过 10dB 时,输出功率应保

    持在最大输出功率的 2dB 之内或关闭

    杂散发射 工作频带内 FL~F0-600KHZ~FH≤-60dBc/30KHZ(-36dB/3KHZ)

    工作频带外 9KHZ~1GHZ:≤-36dBm

    1GHZ~12.75GHZ:≤-30dBm

    互调衰减 工作频带内 ≤-50dBc ≤-50dBc

    工作频带外 9KHZ~1GHZ:≤-36dBm/100khz

    1GHZ~12.75GHZ:≤-30dBm/1MHZ

    带外增益 ≥400KHZ ≤50dB

    ≥600KHZ ≤40dB

    ≥1MHZ ≤35dB

    ≥5MHZ ≤25dB

    射频连接方式 N/F,50Ω

    供电方式 近端机:AC220V 或 DC-48V 可选

    远端机:AC220V

    外形尺寸 近端机:370*310*80mm(L*W*H),1U 机箱

    远端机:500*400*200,有壁挂,机柜,防水型可选

    工作温度 -25℃~+55℃(—类型 11)

    湿度范围 ≤95%

    NTBF ≥50000h

    监控(选配) 具备本地监控和远程监控功能

    本地监控:232

    远程监控:(用户可根据实际情况选择数传方式)

    以上产品可以提供无线电核准证。
